产品介绍：

GBW-PVC聚氯乙烯防水卷材是以聚氯乙烯(pvc)树脂为主要原料，加入各类改性剂、抗氧剂、抗老化剂和紫外线吸收剂等辅助材料。经设备捏合、混炼、造粒，以挤出法或压延法生产的防水卷材。

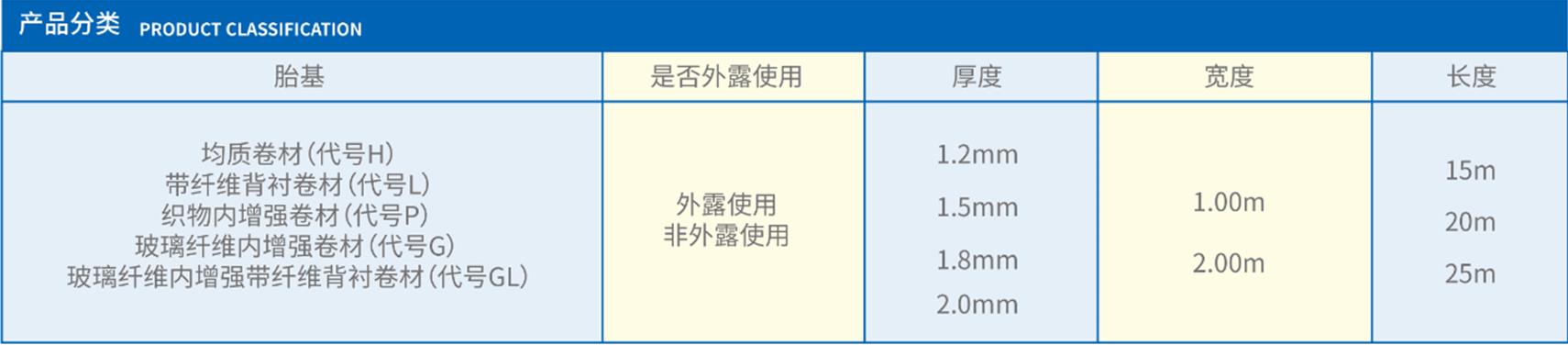

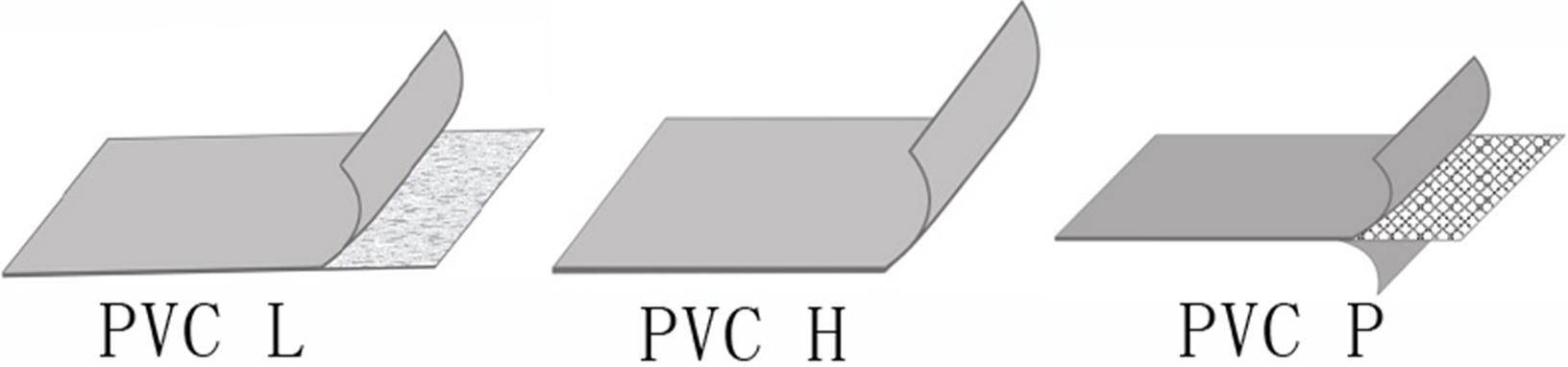

产品分类：

 产品特点：

1）、优异的耐老化性，使产品的使用寿命更长，外露使用20年以上，隐蔽使用可达50年以上。

2）、较大的抗拉强度，有效的保证了防水工程的质量。

3）、较高的延伸率，使产品能适应各种基层的开裂变形和伸缩变形。

4）、良好的耐高低温性和耐候性，使产品适应不同环境的温度变化，产品的使用温度范围在-40℃～90℃，在我国广大地区均可使用。

5）、独特的耐化学腐蚀性能，扩大了产品的应用领域，尤其适用于冶金、化工、环保等工程的防水、防渗、防污染。

6）、优良的抗穿孔性、抗冲击性、耐植物根系穿刺性，使产品满足了特种工程对防水材料的特殊要求，可做为种植屋面的抗根防水材料。

7）、简捷的施工方式，提高了防水工程的施工效率，降低了施工成本，工程一般采用机械固定法、垫片固定法、空铺法和满粘法施工，接缝采用自动热风焊机焊接，施工过程无明火和有害溶剂挥发，安全、环保、无污染。

8）、较宽的幅面，减少了产品的搭接接缝，有效的保证了工程质量，同时降低了材料的消耗，节约了工程的成本。

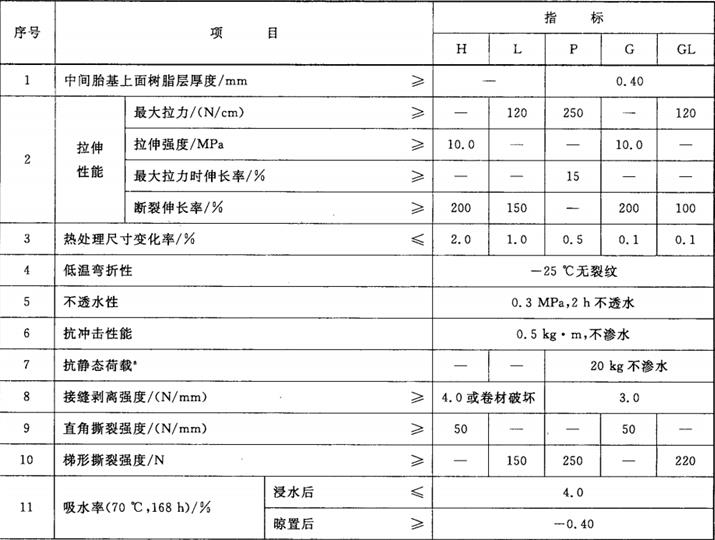

产品物理力学性能符合GB12952-2011《聚氯乙烯防水卷材》标准要求

基层处理 → 卷材预铺 →  机械固定 → 卷材搭接  → 搭接区热焊接 →节点处理  →  卷材收头  →检查验收

二、施工准备

1、施工准备：主材和系统配套材料；施工方案。

2、施工机具：自动热空气焊接机、手持焊枪、垫片、螺钉、电钻、扫帚、手锤、螺丝刀、剪刀、卷尺、弹线盒、压辊（滚筒）、手辊等。

3、作业条件：基层、细部结构等满足防水施工要求。

三、施工工艺

1、基层处理：铺设卷材的基层应坚实、平整、干净、干燥。

2、卷材预铺：把卷材按预先确定好的位置进行铺设，应平整顺直，不得扭曲、相邻卷材相互交叠。

3、搭接区下层卷材的机械固定：紧固件和垫片沿标记线所示的距卷材边缘30mm处固定卷材。

4、卷材搭接：相邻卷材搭接宽度一般100mm，上层卷材遮盖住下层卷材机械紧固件，且应超过机械紧固件5㎜～6㎜。

5、搭接区热焊接：焊接搭接边前后先对焊接区进行清洁处理，随后用手动焊枪（或自动焊机）均匀施焊。

6、节点处理：阴阳角、管根等细部做增强附加，裁剪适合相应节点的卷材片材，采用手持式焊枪将片材焊接于大面卷材上。

7、防水卷材收头：收头部位采用压条固定，并使用密封胶密封

8、验收标准

（1）保证项目：

防水卷材、压条等的材质、性能、规格、必须符合设计要求和施工规范的规定。

检验方法：观查检查和检查产品出厂合格证、试验报告、现场取样试验。

（2）基本项目：

按卷铺设防水卷材，搭接宽度不小于100mm，接缝密贴、牢固、无张口、虚贴、空鼓等现象。

焊接宽度符合规范要求，无漏焊、无假焊、无烤焦熔淌痕迹。

焊缝充气检查加压时间不少于2分钟，压力不小于0.15Mpa，压力下降不大于20% 。

手持焊枪焊缝检测采用目测及机械检测（即采用平头螺丝刀进行检测）。
