产品中心
chang pin zhong xin
聚乙烯丙(涤)纶多层高分子复合防水卷材是在充分研究现有防水、防渗类产品的基础上根据我国现代防水工程对防水、防渗材料的新要求研制而成的。该产品是选用多层高分子合成片状材料,采用新技术、新工艺复合加工制造的一种新型防水材料。
聚乙烯丙(涤)纶多层高分子复合防水卷材适用于各类工业、民用建筑的屋面防水、地下防水、及冶金、化工、水利、环保、采矿业等防渗工程。
·该产品由不同材料组成,产品性能得到显著提高,特别是该产品单独设有防老化层,大大提高了产品使用寿命,可达50年以上。
·该产品上下两表面粗糙,无纺布纤维呈无规则交叉结构,形成立体网孔,使其抗拉强度高、抗渗能力强、低温柔性好,温升效应低、变形适应能力强、磨擦系数大,可与多种粘剂配合使用,粘接效果良好。
·该产品与水泥基面粘接时可采用水泥素浆做粘接剂,水泥素浆可直接进入卷材表面的网孔中,随水泥凝固为一体,水泥素浆不存在老化、霉变、水解等问题,故粘接永久牢固,不宜剥离。
·用该产品施工后的防水层表面可直接进行装饰装修(如粘贴瓷砖、地板砖、马赛克、抹水泥浆等)。
·使用该产品施工对找平层(基层)含水率没有特殊要求,只要没有水即可施工,而且施工质量可靠。
·该产品属树脂类聚乙烯系列高分子防水卷材,是一种无毒、无污染的绿色环保型产品。
产品规格:
幅宽:1100mm, 1200mm, 1500mm, 2000mm;
厚度:0.5mm-2.Omm;
长度:20m-lOOm;
在地下工程使用不做单层,双层使用时厚度应≥( 0.7+0.7mm),粘接料≥(1.3+1.3mm):
聚乙烯丙(涤)纶高分子防水材料 执行标准为:GB 18173.1-2012 |
||
项目 |
FS2指标 |
|
拉伸强度/(N/cm) |
常温(23℃) ≥ |
60 |
高温(60℃) ≥ |
30 |
|
扯断伸长率/% |
常温(23℃) ≥ |
400 |
低温(-20℃) ≥ |
300 |
|
撕裂强度/N |
50 |
|
不透水性(0.3MPa,30min) |
无渗漏 |
|
地湿弯折 ≤ |
—20℃无裂纹 |
|
加热伸缩量/mm |
延伸 ≤ |
2 |
收缩 ≥ |
4 |
|
热空气老化(80℃*168h) |
拉伸强度保持率/% ≥ |
80 |
拉断伸长率保持率/% ≥ |
70 |
|
耐碱性(饱和Ca(OH)2溶液23℃*168h) |
拉伸强度保持率/% ≥ |
80 |
拉断伸长率保持率/% ≥ |
80 |
|
人工气候老化 |
拉伸强度保持率/% ≥ |
80 |
拉断伸长率保持率/% ≥ |
70 |
|
粘结剥离强度(片材与片材) |
标准试验条件/(N/mm) ≥ |
1.5 |
浸水保持率(23℃*168h)/% ≥ |
70 |
|
复合强度(FS2型表层与芯层)/Mpa |
0.8 |
注1:人工气候老化和粘合性能项目为推荐项目。
注2:非外露使用可以不考核人工气候老化、加热伸缩量、高温(60℃)拉伸强度性能。

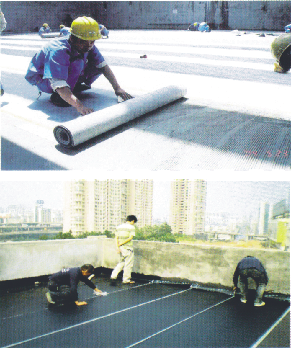

1、施工程序:验收找平层→清理基层→配水泥粘合剂→做附加层→基层施工→保护层→养护
2、粘结前,先将卷材预铺开,找正,然后将卷材两端对折卷起,把配制好的水泥粘台剂倒入基层上,并用刮板均匀的刮开,再将卷材向前推铺,并及时用刮板排除遗留在卷材内部的空气,刮出多余粘结剂。卷材与找平层的粘结率≥85%。
·接缝做法:
1.屋面防水接缝施工:隔汽层、防水层和附加层均采用搭接缝方法,用水泥粘合剂粘结,宽度为10cm。附加层接缝与防水层接缝错开5cm以上。
2.地下室防水接缝施工:采用10 -15cm搭接盖条接缝方式,盖条选用高分子合缝粘台胶粘结。
3.防水卷材搭接宽度长边8 - 10cm,短边10 -15cm,相邻短边接缝应错开100cm以上,墙面与地面夹角处均为30cm以上。
·保护层
卷材铺贴完毕后,需在防水层上做1:2.5水泥砂浆厚度为2cm的保护层,分二次抹成,二层接茬必须错开20cm以上,保护层要求平整,并洒水养护。
拖工配料及工具
1.粘合剂配制:
(1)配制比例(重量比)水泥:水:V07聚合物防水胶。
(2)开始配制时,先将水和胶加入容器内搅拌溶解,再加入32.5#水泥充分搅拌至无凝块、无沉淀,成糊状即可使用。
(3)制成的水泥粘结剂须在4小时内用完,以防水份挥发固化。
2.施工工具:
搅拌容器、搅拌电钻、手提桶、橡胶刮板、剪刀、扫帚、铁锹。
