K-11防水涂料是以改性聚合物树脂乳液与具有渗透结晶功效的特种粉料复合而成的环保型防水材料。是以水为分散介质来作为反应固化引发剂，通过水来诱发聚合物液料中的活性基团和粉料中的活性物质相互反应固化而成具有良好柔韧性能的防水涂层，无毒、防水抗渗、柔韧耐候、耐高温、耐水浸泡、耐久性能优异，粘结强度高、附着能力强。同时有抗裂性能和耐冲击性，能抵御基层的物理震动以及一定程度的位移，与基层形成紧密牢固的结合，其活性成分可渗透到水泥基面的毛细孔、微裂缝隙中，并产生化学反应，与基层融为一体，形成结晶型的憎水体，从而达到防水效果。

K-11广泛应用在卫生间、浴室、厨房、楼地面、阳台、水池及墙面、木地板防潮、地基、桩头、地下室、隧道、大坝、水库、游泳池、下水道、污水处理厂以及其它地下、地上的建筑结构、建筑物等。K11适用于水泥混凝土、中等重量或超重水泥混凝土板（梁）、砖石、砌块和注射（浇注）混凝土。

1. l 可应用于干燥或潮湿的各种基层及不同程度的防水防潮工程。
2. l 无毒无味，可应用于直接饮用水工程及各类蓄水池防水抗渗工程。
3. l 混合及施工方便，是卫生间、厨房、浴室内外墙体防水的材料。
4. l “涂层完整无接缝，适甩于不规则基层面及管道错纵复杂的防水工程。
5. l 独特的坚韧性能，适用于地铁地下室、污水处理池及人防工程。
6. l “生态环保，可应用于封闭及通风条件差的地下防水抗渗工程。
7. l 渗透结晶，通过反应固化后具有卓越的耐水性能，可达防水功效。
8. l 粘接性能优异，在防水的同时也可粘贴瓷砖、石材、大理石、马赛克等。
9. l 紧密贴敷，能适应基层的“热胀冷缩”，真正做到防微杜渐、滴水不漏。
10. l 产品之特点，施工完成后则不需要类似的保湿养护，不脱落、不粉化。
11. l 属改性水泥基材料，无论平面或立面，与基材有优异的粘结力及良好的抗垂直蠕变性。
12. l 干固后不会产生收缩，能阻止底材硅酸盐的渗透，抑制霉菌的生长和防止盐份对饰面或混土造成污染和侵蚀。

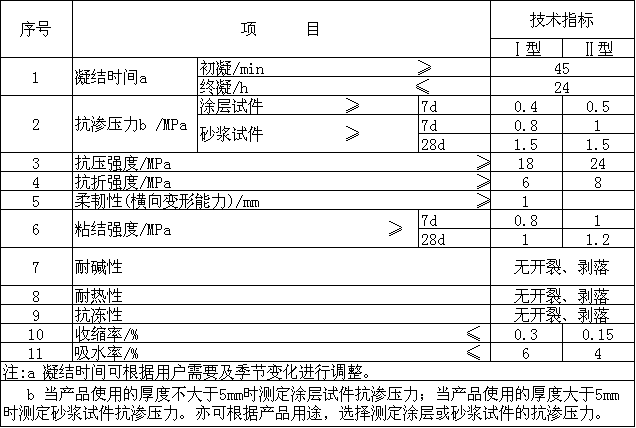

产品主要技术性能（JC/T984-2011 聚合物水泥防水砂浆）

主要物理力学性能

施工准备

1、仔细检查防水层的基层，认真处理缺陷，并清理干净。

（1）基层应平整、光滑、不起砂、不起皮，有一定强度，排水坡度符合设计要求，阴阳角应做成直径不小于30mm的圆角或坡角。

（2）若基面干燥，必须事先预湿基面，保持基面湿润，但不能有明水存在。

（3）基层的缺陷应先进行处理后方可继续施工。

①不平整、凹坑、积水时，可用各种品牌的合成乳胶水泥砂浆填平找坡。

②表面起皮应铲除。

2、旧防水层的返修，应将基层上的粘附物清除干净，铲平。旧防水层表面平整，材料未失效，并与K11防水浆料相容的可直接在上面继续施工。

K11防水浆料施工

1、涂料配制

①配料称量必须准确，每次称量误差不得超过±5%。

配比：

通用型K11防水浆料配比：添加剂：粉料=0.36：1；

柔韧性K11（I）防水浆料配比：添加剂：粉料=0.80：1；

柔韧性K11（II）防水浆料配比：添加剂：粉料=0.68：1；

②按比例、按顺序先将添加剂倒入容器，然后倒入粉料，并同时采用电动搅拌钻搅拌，充分搅拌至无沉淀的膏状。

判断是否均匀标准：浆料没有生粉团达到均匀。

③拌匀后需放置5-10分钟，再搅拌一下才能使用；

④操作过程中应保持间断性的搅拌，以防止沉淀。

2、基层的处理准备

基层检查合格后，应进行清扫表面浮灰、灰砂及砂砾疙瘩，然后润湿再进行下一道工序施工。

3、增强层和节点处理

增强层主要针对施工部位的薄弱环节，即是容易造成渗漏的部位。采取加强处理，提高防水安全性能，保证防水效果。

① 在需增强的部位，如阴角、管口部位，应先用水泥砂浆做成小圆弧状，再涂刷柔韧性K11防水浆料1遍，粘贴无纺布后再涂刷第2遍。

② 需铺设胎体增强材料部位，可待增强涂层干燥后，将裁剪好的胎体材料平铺，再用K11防水浆料粘贴。

4、涂料的涂刷施工

① 当涂膜层厚度在1.5mmm以内，应分二遍施工；在1.5～2.0mm应分三遍施工。涂刷第一遍后，待初步干固以后（间隔2 ~ 4小时）再涂第二遍。

判断初步干固标准：墙壁手感已干、触动不脱落为准。地板需时略长，视人行走不会破坏防水层为准。

② 涂刷应从平面最低处开始距上上料口最远处开始，立面与平面同需施工时，应先立面后平面。

③ 按照一次搅拌的数量和一次涂刷的厚度要求，对施工面进行划分，控制每次搅拌的材料在该面积上用完，以保证涂层厚度的准确性。

④ 平面涂刮施工时，将拌匀的涂料按用量均匀地倒在基面上，用刷子将它刮匀，在平面上前后两度的涂刮应相互垂直。立面涂刷施工时，毛刷的涂刷方向应采用由下往上的施工操作，注意流到阴角部位的浆料要及时刮走，避免因堆积过厚引起开裂。

5、当第一遍涂层干固能上人进行第二遍施工前，应逐处细致检查涂刮质量，检查有否漏涂和砂眼，并及时补上。

6、待初步干固后，应采用喷雾状的形式进行淋水养护，以达到防水效果。

7、雨、雪和大风天不得施工，雾天须待露水收干后再施工，施工两小时内不得下雨，如施工时遇雨应采取防雨措施。

8、在K11防水层上作保护层时，应使之粘结牢固。当采用聚乙烯泡沫板作保护层时应粘牢，采用水泥砂浆、细石砼、块体等刚性保护层施工时，运输车不得直接在防水层上行走或用铁揪等尖物直接碰击防水层。
