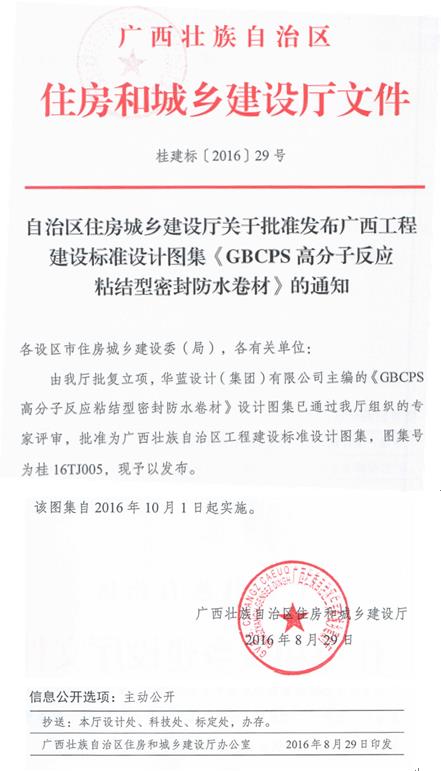

各设区市住房城乡建设委（局），各有关单位：

由我厅批复立项，华蓝设计（集团）有限公司主编的《GBCPS高分子反应粘结型密封防水卷材》设计图集已通过我厅组织的专家评审，批准为广西壮族自治区工程建设标准设计图集，图集号为桂16TJ005，现予以发布。该图集自2016年10月01日起实施。

                                         广西壮族自治区住房和城乡建设厅

                                                                                            2016年8月29日

通知指出，GBCPS高分子反应粘结型密封防水卷材适用于民用建筑和一般工业建筑的防水工程设计与施工。

一、材料说明

1 GBCPS高分子反应粘结型密封防水卷材（强力交叉膜）是由反应密封胶，强力交叉膜、增强层、隔离膜等复合而成，产品具有尺寸稳定性、热稳定性、双向耐撕裂性能、高强度和高延伸性，添加化学阻根配方后，具有良好的耐根穿刺性能。

    2 GBCPS高分子反应粘结型密封防水卷材是由反应密封胶、PET高分子膜、增强层、隔离膜等复合而成，其核心成份反应密封胶具有粘结强度大、持久不可逆、受环境因素影响小，能够与混凝土形成致密的密封层，不受基层轻微开裂的影响，起到长久防水的效果。

    3 GBCPS反应牯结型聚合物改性沥青防水卷材是由反应密封胶、聚酯胎（复合铜胎基）、增强层、隔离膜等复合而成，具有粘结强度高、抗撕裂、抗老化、耐根穿刺性能好、耐候性好，施工环境要求低等特点。

    4 CSC密封防水涂料

    CSC密封防水涂料是以VAE和丙烯酸共聚乳液为基料，通过特定工艺改性配制而成，它既有有机材料弹性高又有无机材料耐久性好的特点，综合性能达到国内同类产品先进水平。

    5产品特点

    5.1密封粘结：通过化学和物理协同作用，形成致密封闭整体，实现卷材与基面“皮肤式”防水，特有的反应粘胶体蠕变功能具有出色的自愈性，即使出现破损，也可锁定漏点。

    5.2三耐性：耐撕裂、耐老化、耐低温。

    5.3高剥离强度：GBCPS反应粘结型卷材剥离强度是传统沥青卷材2-3倍，为混凝土打造皮肤式防水屏障。

    5.4高延伸率：强力交叉膜具有高韧性、延伸率，是普通薄膜的7倍。

    5.5零渗漏搭接：可直接采用水泥素浆铺设，搭接边采用卷材直接粘结法，更方便有效达到无缝搭接效果。

    二、材料要求及技术指标

    1材料要求

    1.1面积不小于产品面积标记值的99%。

    1.2成卷卷材应卷紧卷齐，端面里进外出不得超过2 0mm。

    1.3成卷卷材在4℃- 45℃任一产品温度下展开，在距卷芯lOOOmm长度外不应有裂纹或长度lOmm以上的粘结。

    1.4卷材表面应平整，不允许有孔洞、结块、气泡、缺边和裂口。

    1.5每卷卷材接头不应超过一个，较短的一段长度不应少于lOOOmm，接头应剪切整齐，并加长150mm。

2主要技术指标

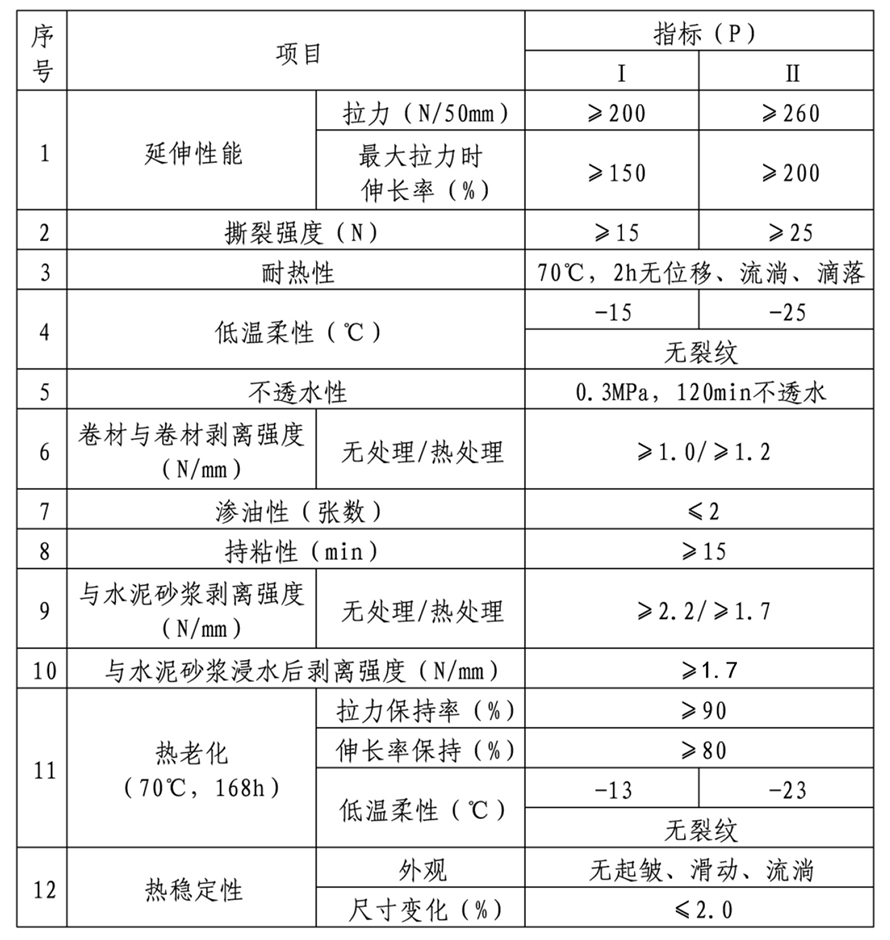

GBCPS高分子反应粘结型密封防水卷材（强力交叉膜）主要技术指标

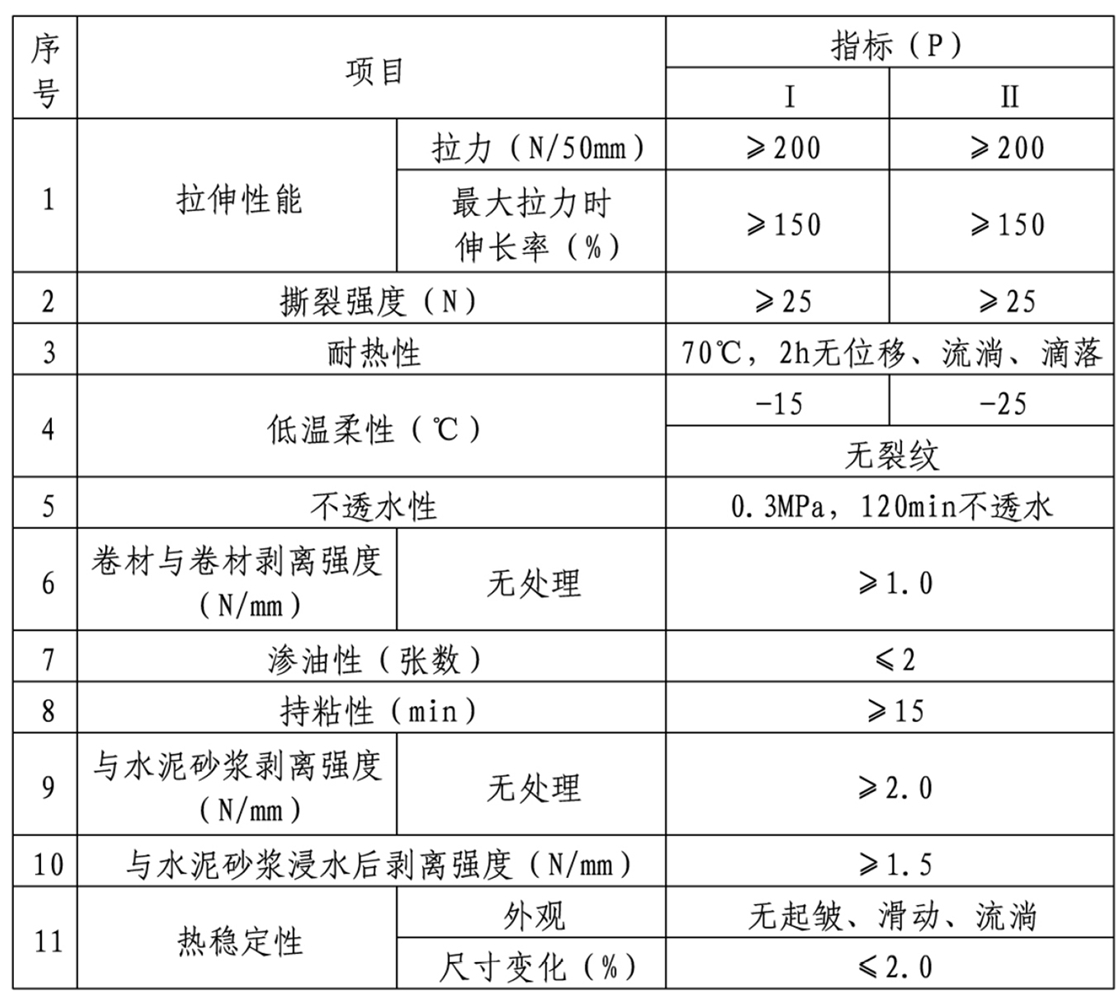

GBCPS高分子反应粘结型密封防水卷材主耍技术指标

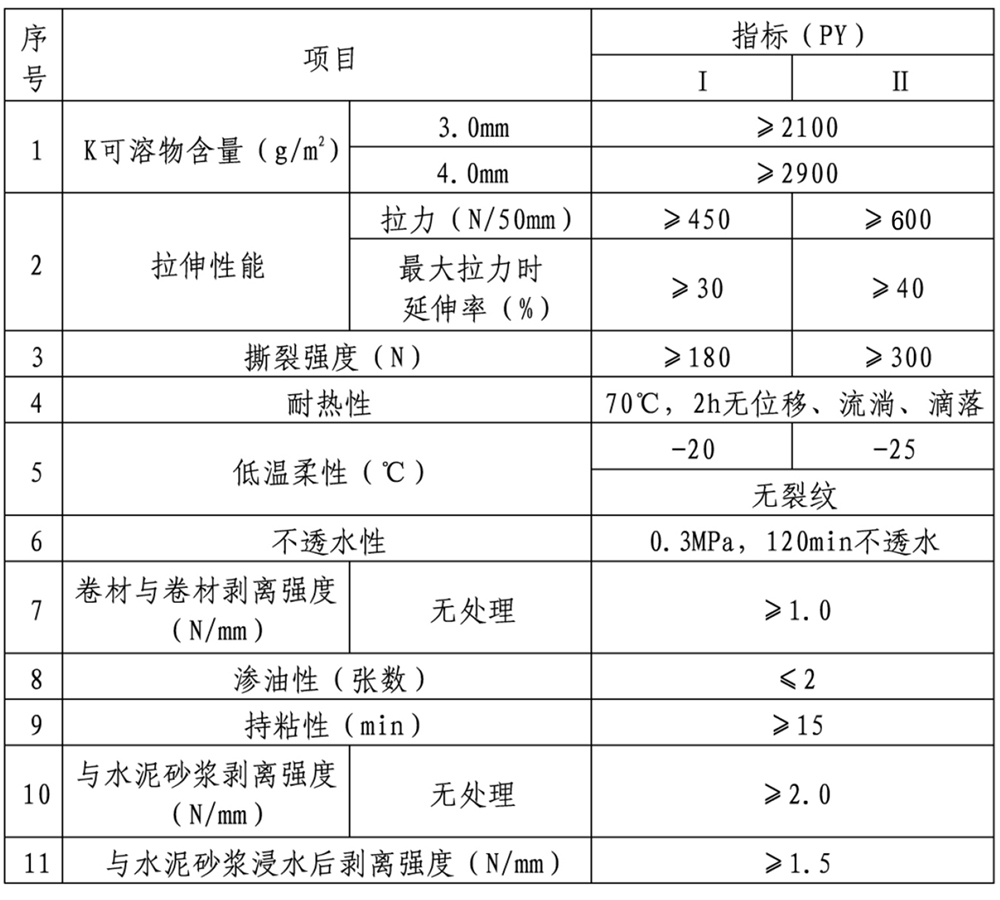

GBCPS高分子反应粘结型聚合物改性沥青防水卷材主要技术指标

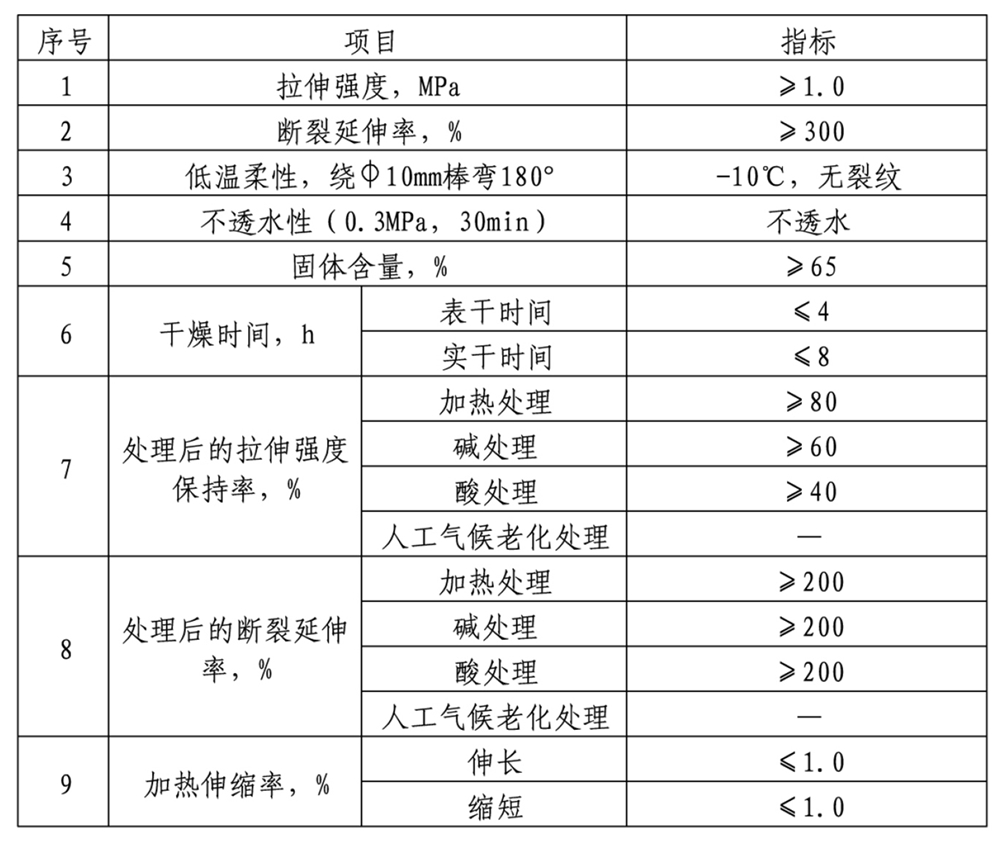

GBCPS密封防水涂料主要技术指标

三、施工技术要求

    1基层要求

    基层表面应坚实、平整、干净、充分湿润无积水，并符合以下条件：

    1.1管道、排水口等各种构件已安装并固定完毕。

    1.2清除基层表面垃圾、砂子等杂物，凸出表面的石子、砂浆疙瘩等应清理干净。孔洞用水泥砂浆修补平整，清除排水口管壁上的水泥砂浆等附着物。

    1.3阴阳角采用水泥砂浆抹成圆弧形，阴角圆弧最小半径50mm，阳角圆弧最小半径20mm。

    1.4基面若有明水，扫除即可施工。

    2施工步骤

    2.1基层清理、修补、湿润

    对基层表面进行清洁、修补处理，干燥的基面应充分湿润，但不得有明水。

    2.2节点密封、附加增强层

    按规范要求，对节点部位进行加强处理，如管根边、阴阳角、后浇带、变形缝、水落口等做加强层处理：管根边用专用密封膏密封。

    2.3配置水泥浆料

    普通硅酸盐水泥按水泥：水=2:1（重量比）的比例先将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15-20分钟并充分浸透后，把桶面多余的水倒掉；在气温高、基面干燥时，加入水泥用量约5%的聚合物建筑胶（保水剂），用电动搅拌机搅拌不少于5分钟。

    2.4弹基准线试铺

    根据施工现场状况，进行合理定位，在基层上弹好卷材控剂线。

    2.5撕开卷材底部隔离膜

    卷材试铺后，将要铺贴的卷材裁好，底部隔离膜朝上），撕剥去卷材隔离膜。

    2.6基面刮涂水泥浆料确定卷材铺贴方向，反铺于基面上（即其厚度视基层情况而定（一般1.5-2.5厚），刮涂水泥浆料应均匀、平整。刮涂的宽度比卷材的长、短边宜各宽出lOOmm。

    2.7卷材铺贴

    1)展铺法：卷材对齐定位弹线试铺调整完成后，对卷材对折翻转，在对折处用裁纸刀轻轻划开隔离膜，撕开半边卷材隔离膜后，对卷材与基层涂刷水泥浆料，接着翻转铺贴，同理铺贴另外半幅卷材。

    2)滚铺法：把隔离膜轻划开（注意不要划伤卷材），将卷材沿基准线向前推铺，边撕隔离膜边铺贴。

    2.8辊压排气

    铺贴卷材时，用木抹子、橡胶板或辊筒等从中间向两边刮压排出空气，使卷材充分满粘与基面上。搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离膜揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘。

    2.9卷材搭接、收头密封

    搭接宽度：种植屋面不小于lOOmm，其它搭接宽度不小于8 0mm。

    2.10养护

    晾放24小时至48小时，  （一般情况下，环境温度越高所需要时间越短）。高温天气下，防水层不宜暴晒，可用遮阳布或其他物品遮盖。

    2.11检查修补

    检查所有卷材面有无撕裂、刺穿、破损情况，维修时将缺陷部位清理干净，并严格按缺陷部位尺寸加宽80mm重新铺贴卷材。对于不易铺贴卷材修补部位，可涂刷节点密封膏进行修补。

四、验收、检验
